Секция Набор-комплект для юного радиолюбителя
Назад к списку секций
| Фотография | Описание экспоната |
|---|---|
 |
1.Коробка с радионабором Вот такие раньше наборы радиодеталей можно было приобрести для технического творчества. Изготовитель - ПО "ПЛАНЕТА", Н.Новгород. Цена 2 р. 95 к. Время: конец 70х - начало 80х |
 |

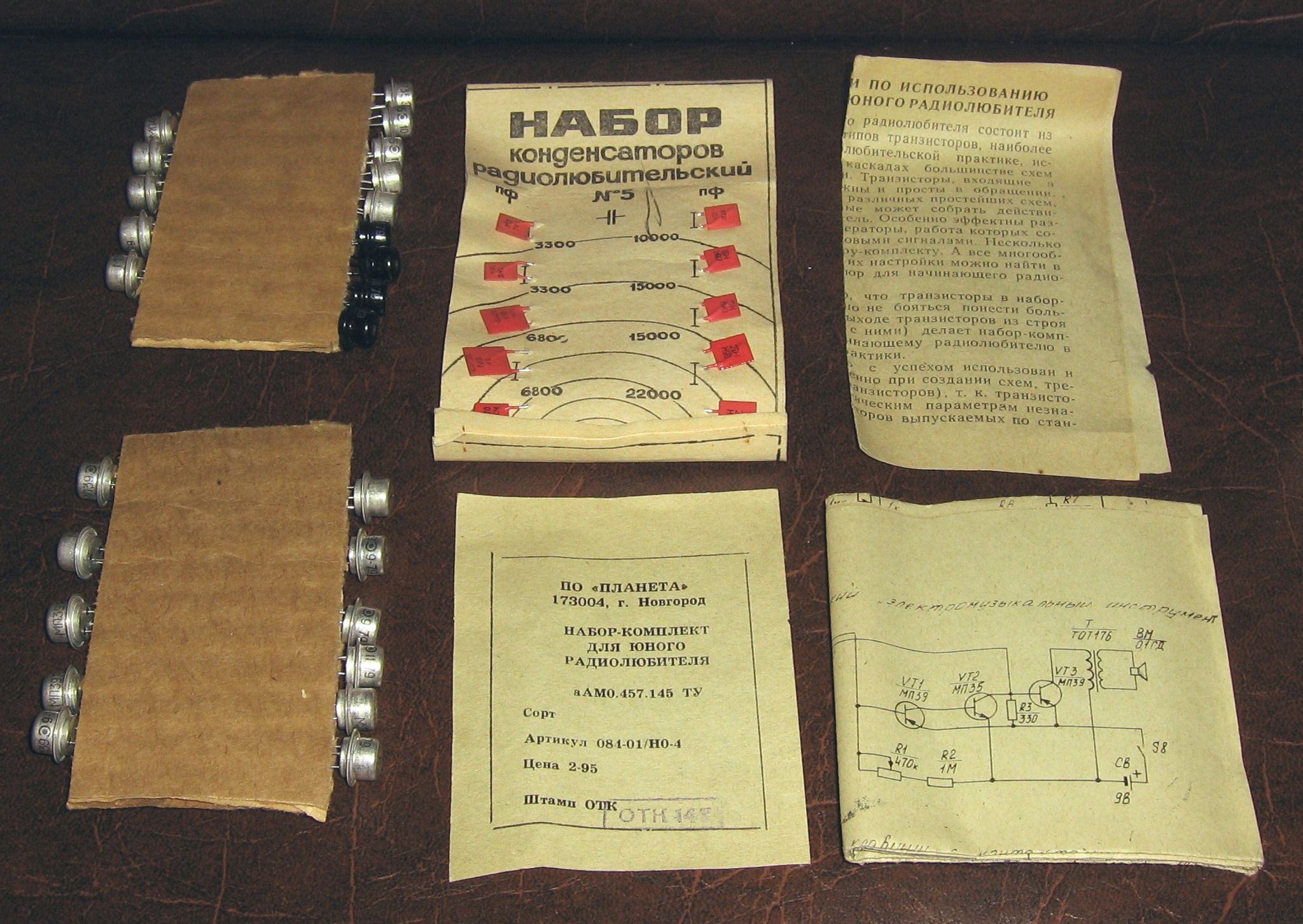

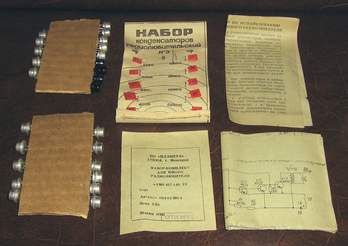

2. Содержимое коробки Слева - две полоски гофорокартона, в которые воткнуты ножки 25 дешевых германиевых транзисторов широкого применения. В середине - этикетка и "Набор конденсаторов радиолюбительский №9", содержащий 10 популярных керамических конденсаторов К10-7В (известных в народе, как "красные флажки") емкостью от 3.3 до 22 нФ. Справа - инструкция и схемы устройств для сборки |
 |

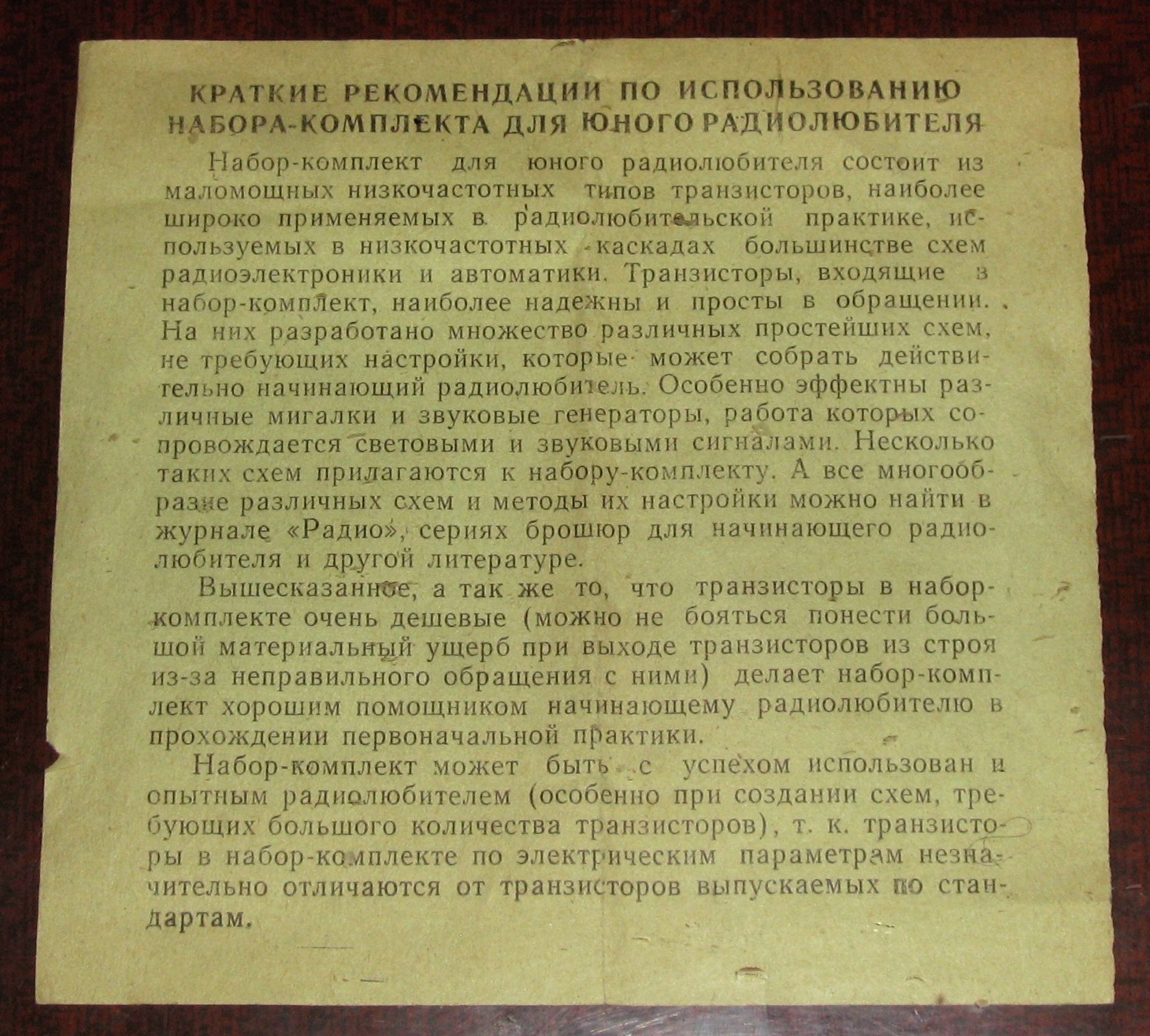

3. Краткие рекомендации по использованию набора-комплекта "Набор-комплект для юного радиолюбителя состоит из маломощных низкочастотных типов транзисторов, наиболее широко применяемых в радиолюбительской практике, используемых в низкочастотных каскадах большинства схем радиоэлектроники и автоматики. Транзисторы, входящие в набор-комплект, наиболее надежны и просты в обращении. На них разработано множество различных простейших схем, не требующих настройки, которые может собрать действительно начинающий радиолюбитель. Особенно эффектны различные мигалки и звуковые генераторы, работа которых сопровождается световыми и звуковыми сигналами. Несколько таких схем прилагаются к набору... Набор-комплект может быть с успехом использован и опытным радиолюбителем, т.к. транзисторы в набор-комплекте по электрическим параметрам незначительно отличаются от транзисторов, выпускаемых по стандартам." Отсюда можно предположить, что в набор попали транзисторы, отбракованные в процессе производства (немного "не дотянувшие" по параметрам). Во всяком случае, не прошедшие госприемку. |
 |

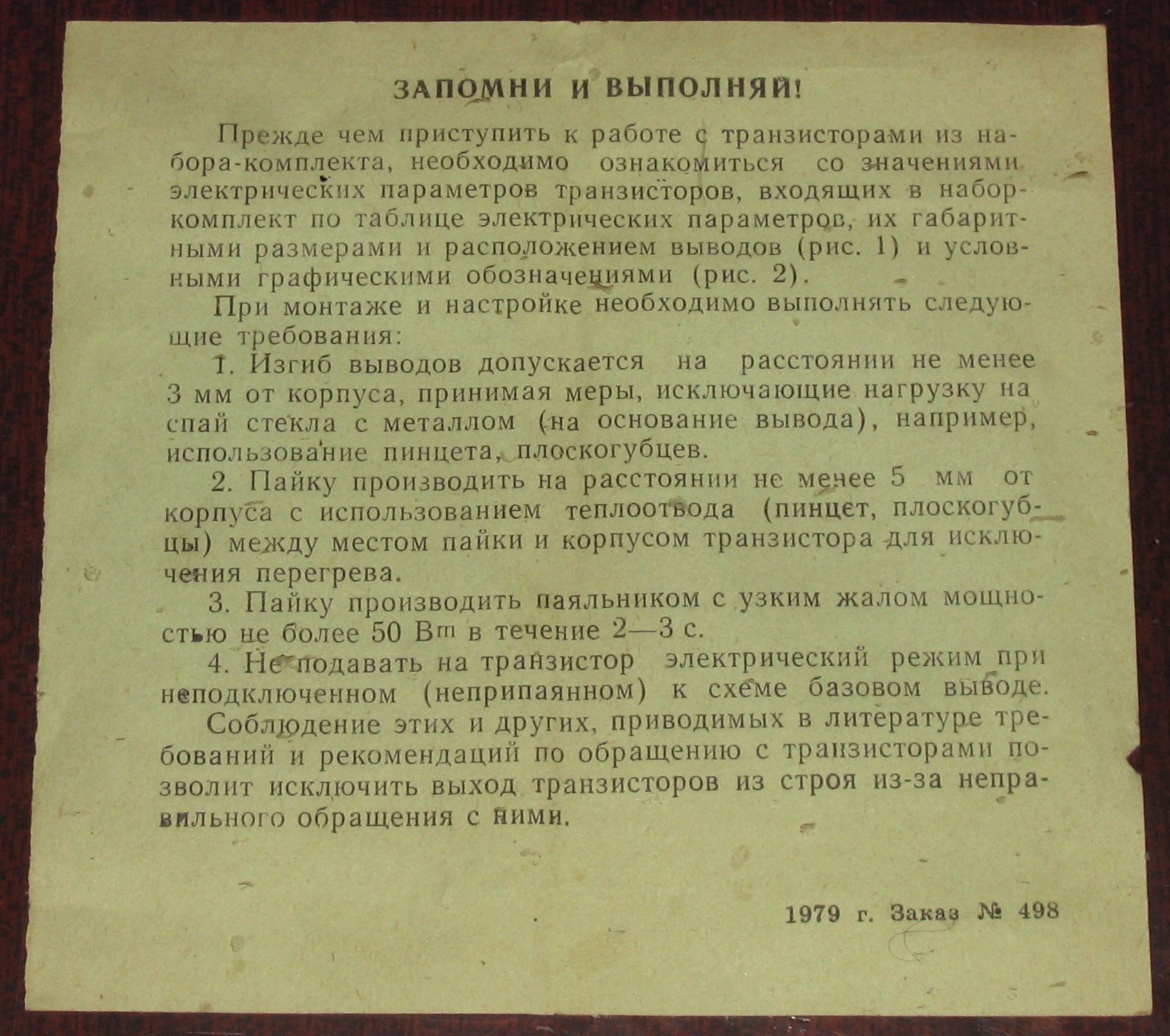

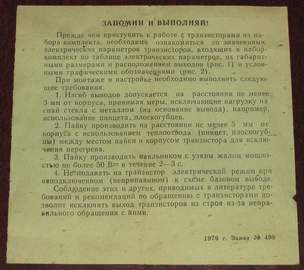

4. "Запомни и выполняй!" (краткая памятка "молодого бойца") Это обратная сторона листка из п.3. "...При монтаже и настройке необходимо выполнять следующие требования: 1. Изгиб выводов допускается на расстоянии не менее 3 мм от корпуса... 2. Пайку производить на расстоянии не менее 5 мм от корпуса с использованием теплоотвода (пинцет, плоскогубцы) между местом пайки и корпусом транзистора... 3. Пайку производить паяльником с узким жалом мощностью не более 50 Вт в течение 2-3 с 4. Не подавать на транзистор электрический режим при неподключенном (неприпаянном) к схеме базовом выводе..." |
 |

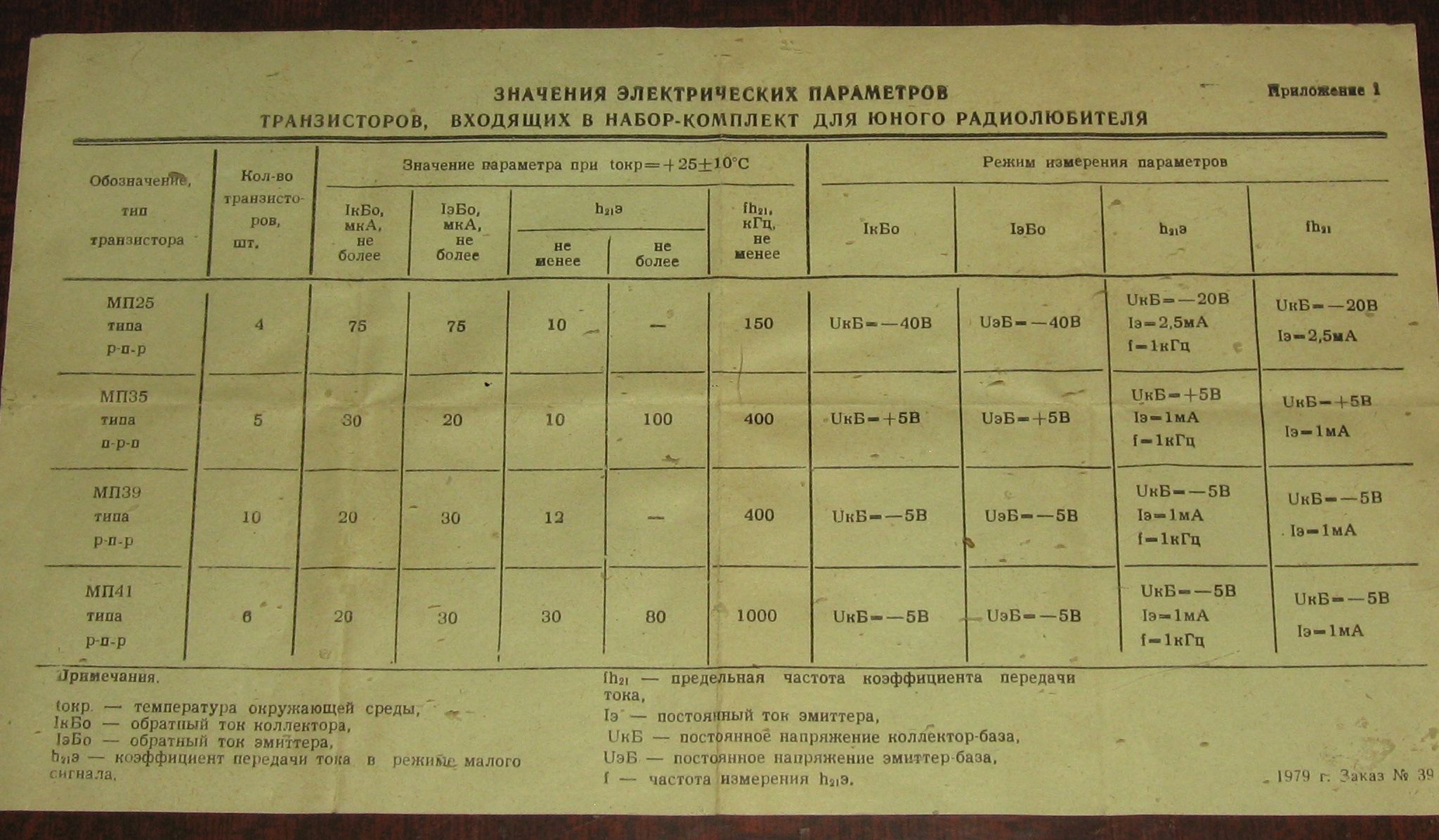

5.Значения электрических параметров транзисторов Для входящих в набор транзисторов проводимостью p-n-p (МП25, МП39, МП41) и n-p-n (МП35) приведены следующие параметры: - обратный ток коллектора - обратный ток эмиттера - коэффициент передачи тока для малого сигнала - предельная частота коэффициента передачи тока - постоянный ток эмиттера Отметим, что коэффициент усиления (передачи тока) транзисторов может лежать в диапазоне от 10 до 100. Все транзисторы низкочастотные, за исключением МП41 (работает на частотах до 1 МГц), что позволяет использовать его в качестве усилителя радиосигналов для приемников длинных и, отчасти, средних волн |
схемы ч. 2 |

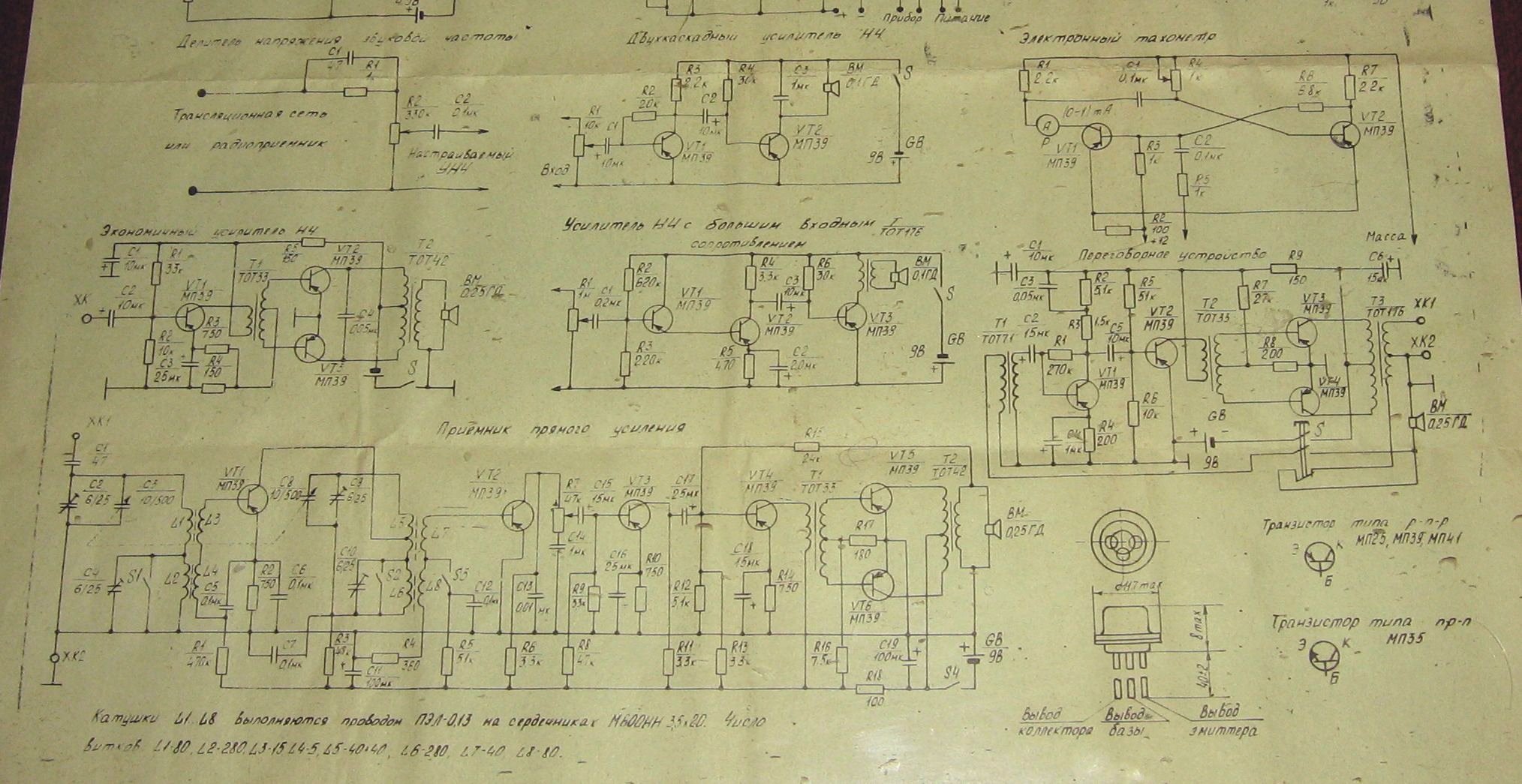

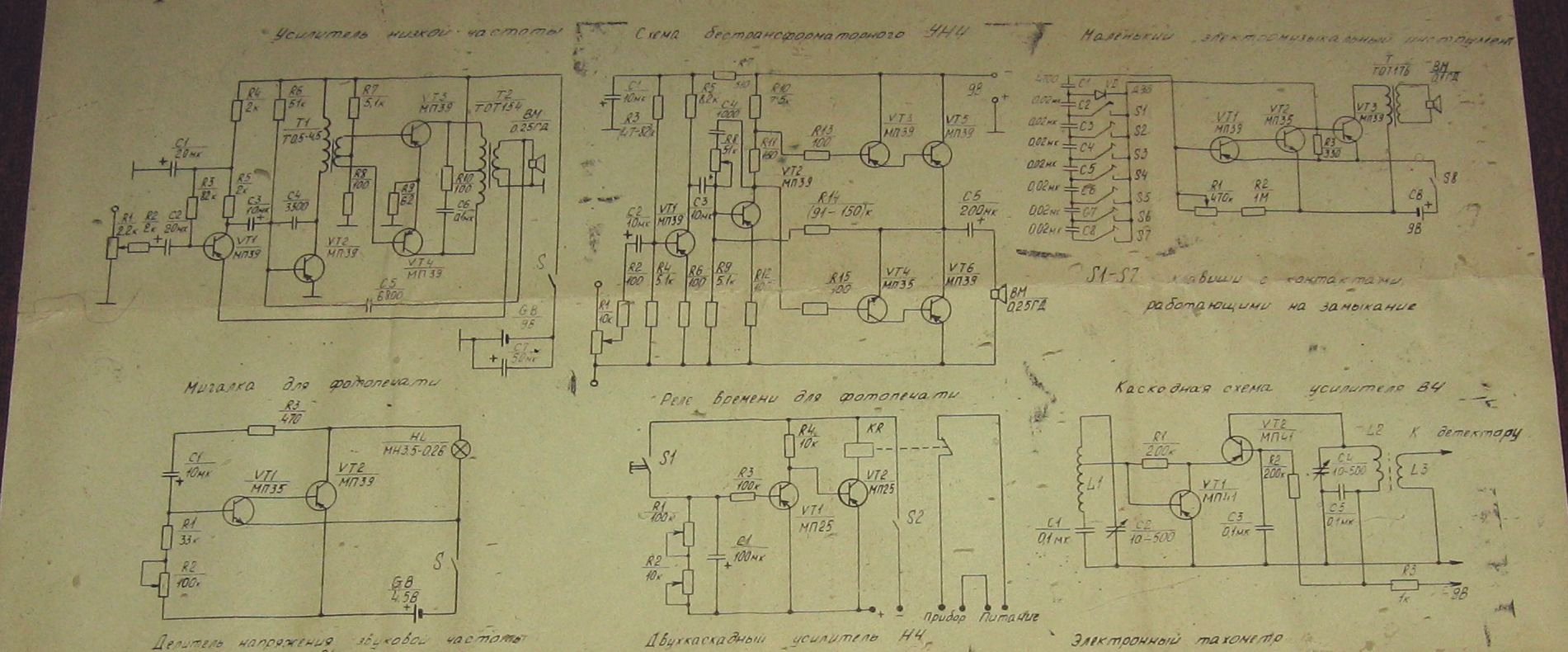

6.Предлагаемые схемы для сборкии В набор вложен большой лист с 13-ю различными несложными схемами. Юному радиолюбителю предлагается изготовить:
|
