Персональная секция "Системный блок Nokia Data"
Назад к списку секций
| Фотография | Описание экспоната |
|---|---|
 |

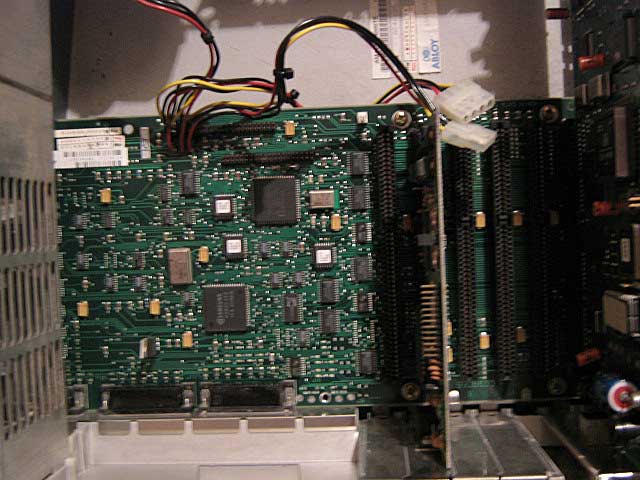

1. Системный блок Nokia Data, модель Alfaskop Desktop
m326SX. ВИД СВЕРХУ на базовую плату. Этот "брендовый" системный блок имеет модульную конструкцию: на дне корпуса вместо материнской платы (с процессором, памятью, чипсетом и т.д) лежит базовая плата - по сути, "большая мультикарта": как видите, на ней почти ничего нет - только слоты ISA, микросхемы контроллеров IDE, Floppy, COM, LPT и разъемы COM, LPT (выведены на заднюю стенку корпуса). В один из слотов ISA вставляется большая плата расширения, на которой собственно, и смонтирован компьютер (ее видно справа). Блок питания (слева) подключается к базовой плате, а уже от базовой платы идут кабели для питания дисководов и винчестеров. |
| Фотография | Описание экспоната |
|---|---|
 |

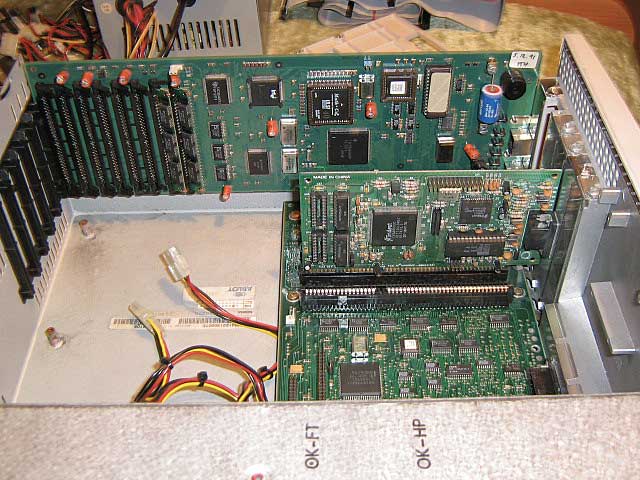

2. ВИД СБОКУ. Системная плата и базовая плата. Здесь хорошо видна системная плата (с процессором, памятью, BIOS'ом и прочим. Она вытянулась во всю длину корпуса. Итак, на най есть: процессор 386SX-16 (однако!), 387 сопроцессор, восемь гнезд для памяти SIMM 30pin, чипсет, BIOS, батарейка CMOS (синяя), системный динамик (черный, справа от батарейки) и прочее. Разъемы PS/2 для подключения клавиатуры и мыши выходят наружу через отверстия в крепежной планке. Заметно, что задняя стенка корпуса блестит - она сделана из литого алюминия (!). Корпус необычен тем, что не имеет ни одного охлаждающего вентилятора. Даже в блоке питания. Блок питания (частично виден снизу) - длинный, во весь корпус, и узкий. Он охлаждается естественным путем через многочисленные вентиляционные отверстия. Системный блок проветривается через специальные отверстия. Это очень тихая машина - шумит лишь винчестер. Я мечтаю сделать из нее домашнюю BBS-ку (скорее всего, на основе JNOS + SLIPPER). Вот бы установить в нее бесшумный Flash HDD! Только где его найдешь... |
| Фотография | Описание экспоната |
|---|---|
 |

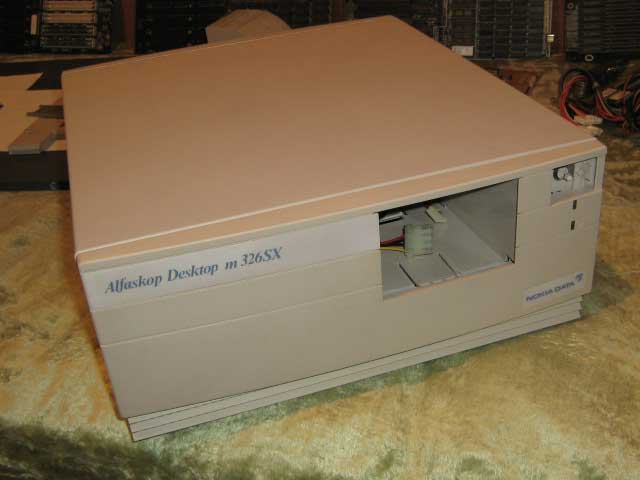

3. ВИД СПЕРЕДИ Этот системный блок не имеет отсеков 5.25". Только два отсека 3.5"! То есть можно установить дисковод 1.44 Мб и винчестер. Винчестеры и дисководы крепятся на специальных легкосъемных пластмассовых "салазках". Индикаторы питания и жесткого диска (справа вверху корпуса) установлены на торце блока питания! Кнопка Reset отсутствует. |
| Фотография | Описание экспоната |
|---|---|
 |

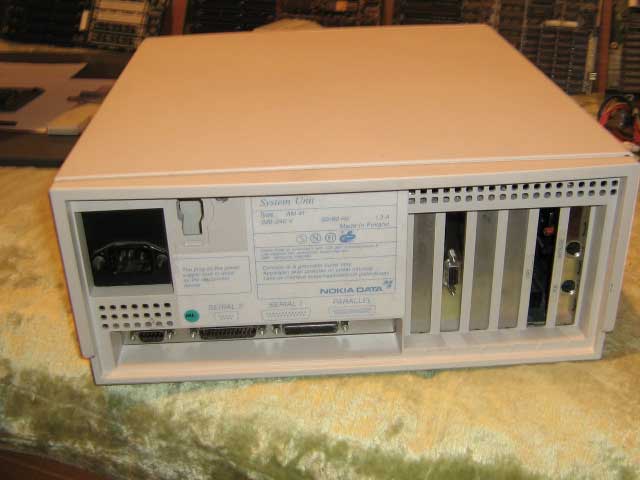

4. ВИД СЗАДИ Как можно видеть, охлаждающий вентилятор отсутствует. На торце блока питания есть только разъем для сетевого шнура. Сзади выходят разъемы поротов: 2 последовательных и 1 параллельноый. Также имеются вентиляционные отверстия. |
