Секция "Серверы Hewlett-Packard Netserver 4/66 LC и 5/100 LC"
Назад к списку секций
| Фотография | Описание экспоната |
|---|---|
|
1. Сервер HP Netserver LC Netserver LC - серия серверов начального уровня для рабочих групп и мелких организаций. Это, по современным меркам, очень старые машины с одним процессором типа 486 или Pentium. Первое, что обращает на себя внимание - добротность корпусов, сделанных из стали толщиной от 1.2 до 1.5 (!) мм. Даже пустой системный блок кажется очень тяжелым. На него можно спокойно сесть сверху, и он не погнется даже под 100-килограммовым "седоком". У меня есть два системных блока Netserver LC. Первый, с 486 процессором (маркировка 4/66) я приобрел по объявлению, и долгое время считал его неисправным. Все дело в том, что для этого сервера нужна особая память: если ставить обычные модули SIMM, машина или не запускается, или зависает в процессе начального самотестирования. Второй системный блок с процессором Pentium (маркировка 5/100) мне подарили. И он запускался, потому что там стояла специальная память, два модуля по 16 Мб (см. ниже). Я поставил эту память в первый "неисправный" корпус, и он - о чудо! - запустился. Впоследствии мне удалось найти еще два подходящих SIMM'а по 32 Мб. В интернете мне посчастливилось найти образ фирменного CD-диска с драйверами и утилитами конфигурации системы. Эти утилиты необходимы для настройки шины EISA. Если вам они нужны - пишите мне, могу прислать по почте (но вначале поищите на этом сайте). |
|
|

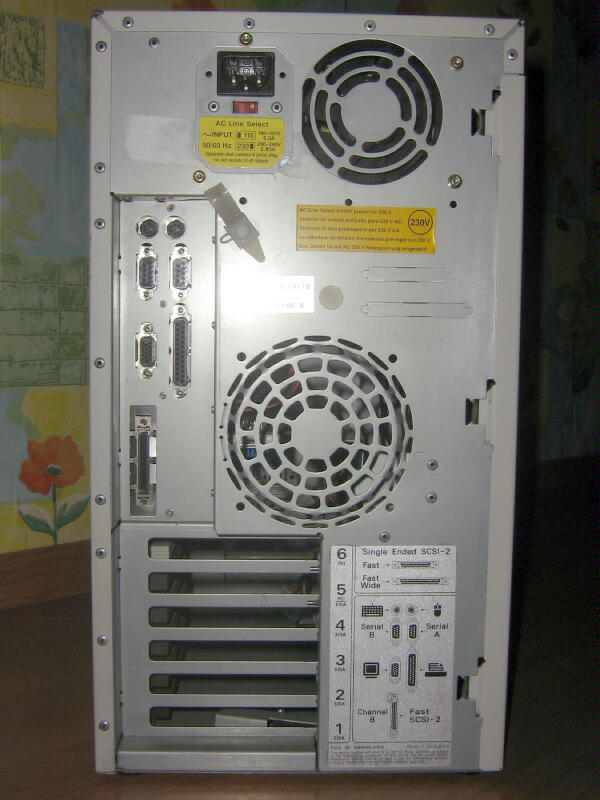

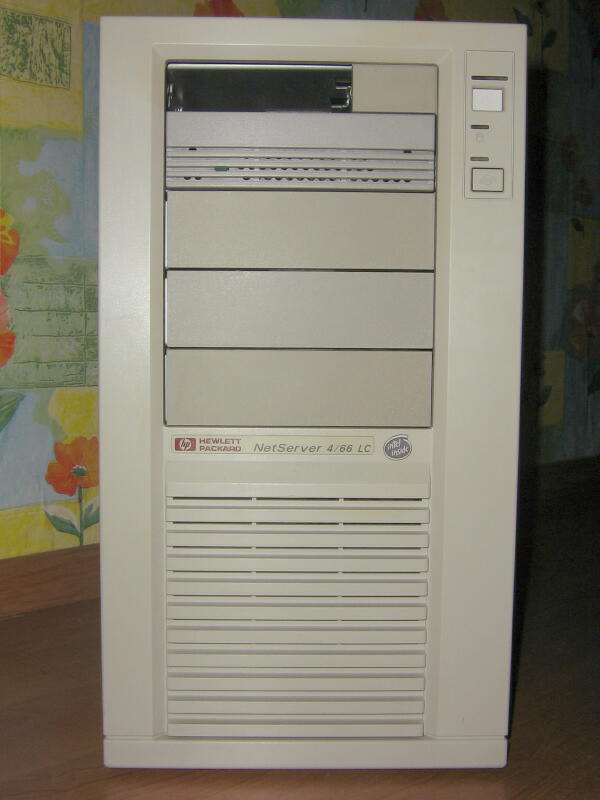

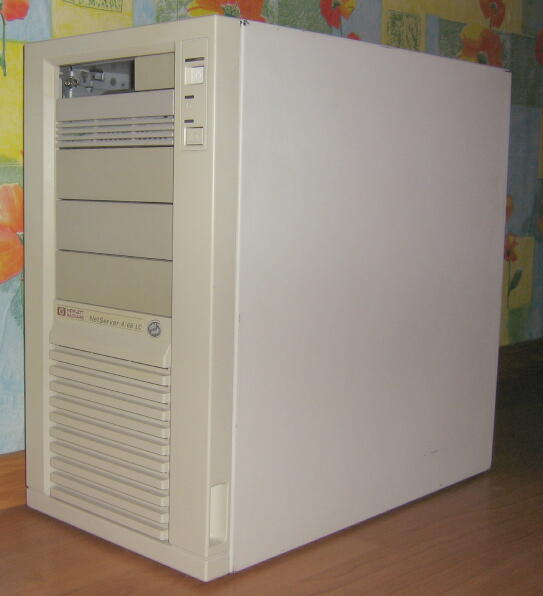

2. Вид спереди (с передней панелью), и вид сзади Передняя панель с щелями для вентиляции крепится на пластмассовых защелках, и снимать ее надо осторожно, чтобы не сломать крепления. В корпусе есть 4 отсека размером 5.25" и один - 3.5" для дисковода. Сзади видна решетка вытяжного вентилятора размером 90х90 мм (между крепежными винтами). Формат корпуса очень похож на ATX (кнопка включения питания не фиксируется, разъемы портов припаяны непосредственно на системную плату...). Но это все же не ATX. Имеются разъемы PS/2 для мыши и клавиатуры, порты COM, LPT, разъем VGA от встроенной видеокарты (512 кб видеопамяти) и внешний разъем Narrow SCSI. |
|

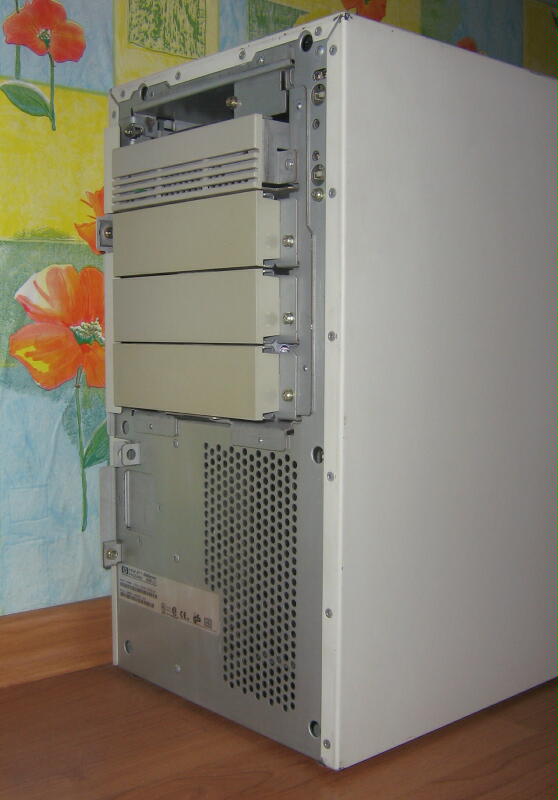

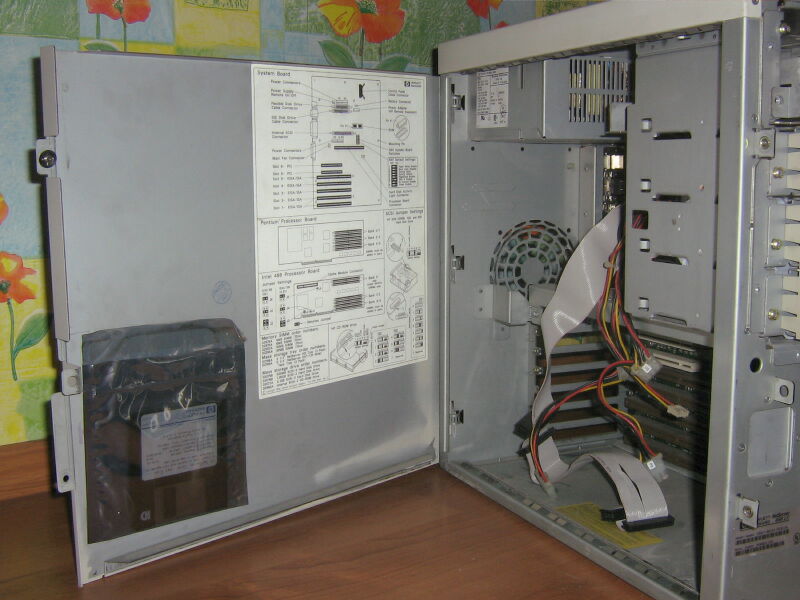

3. Вид спереди без (передней панели) Чтобы открыть корпус, распахнув боковую крышку, надо снять переднюю панель. Тогда можно отвернуть винт, удерживающий крышку.
На внутренней стороне крышки приклеены конверт с системной настроечной дискетой и рисунок, поясняющий расположение разъемов и установку перемычек. Сервер имеет модульную конструкцию. "Материнская плата" размером почти во всю боковую стенку корпуса не содержит процессора, оперативной памяти и некоторых других элементов, которые размещены на "дочерней плате", которая вставляется в разъем "материнской платы". |
|
|

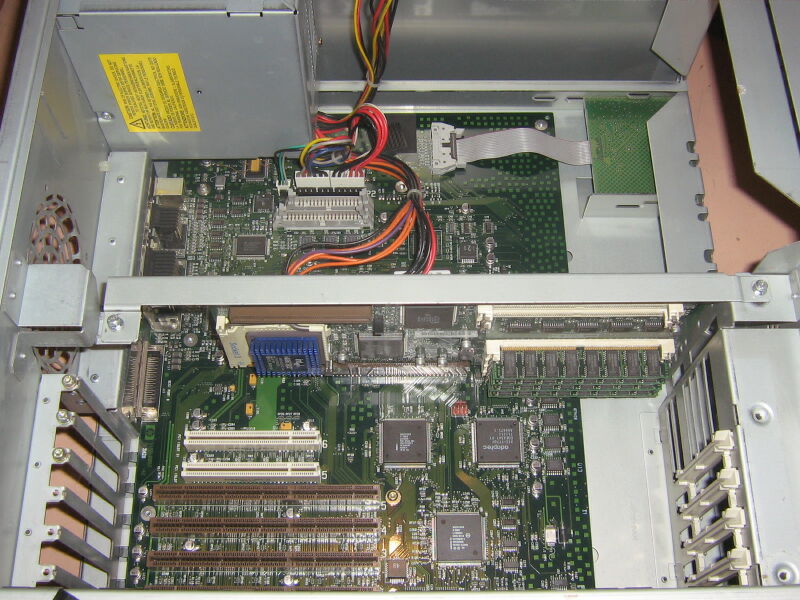

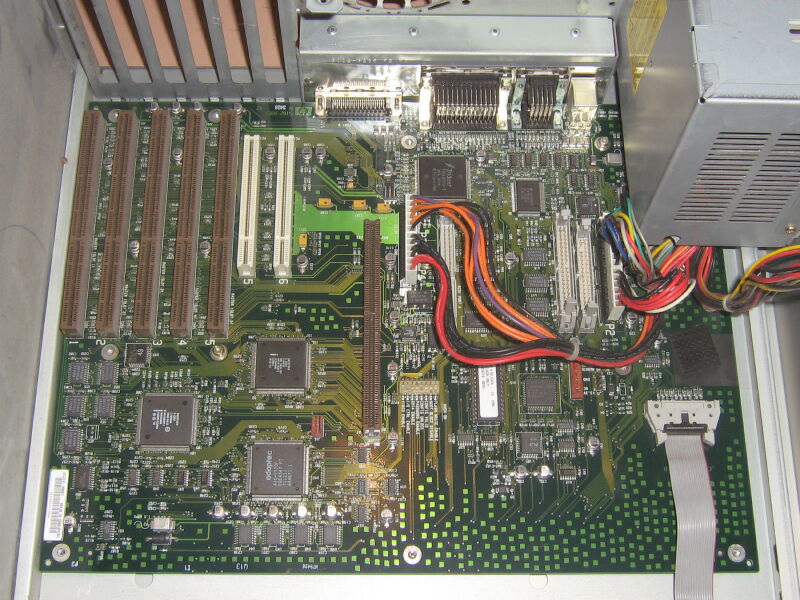

4. Вид на "материнскую плату" Фото слева - "дочерняя плата" убрана, справа - вставлена в разъем. На "материнской плате" 5 слотов EISA и 2 слота PCI. На ней же - встроенные Fast SCSI - адаптер Adaptec (AIC7770) и видеоадаптер Trident9000. По сути, модели 4/66 и 5/100 различаются лишь "дочерними платами" и версиями BIOS (т.е. чтобы модернизировать 486 до Pentium, нужно не только вставить в разъем другую процессорную плату, но и заменить микросхему BIOS). |
|

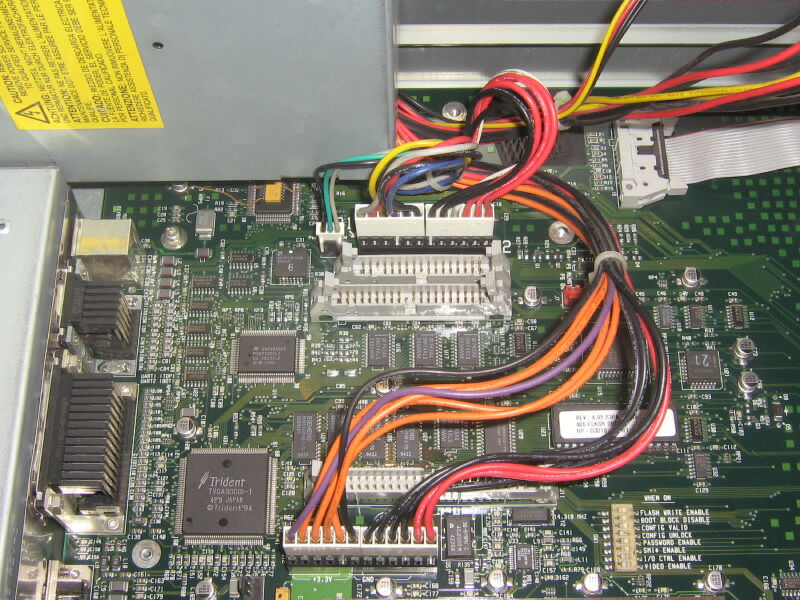

5. Фрагмент "материнской платы" На этом фрагменте видно, что блок питания подключается к плате с помощью четырех 6-котнтактных разъемов, аналогичных тем, которые применяются в AT-шных блоках питания. Кроме того, от блока питания к плате подходит еще один разъем - 3-контактный. Мощность блока питания 200 Вт. Микросхема с белой наклейкой - ROM BIOS. Платка с кнопками power, reset, светодиодами и системным динамиком подключается к "материнской плате" с помощью шлейфа (вверху справа). Разъем Narrow SCSI - над нижней парой разъемов от блока питания. Любопытно, что батарейка питания CMOS-памяти - не литиевая "таблетка", а большая, алкалайновая, напряжением 4.5 В (на фото не показана), крепится к плате с помощью тканевой "липучки". |
|

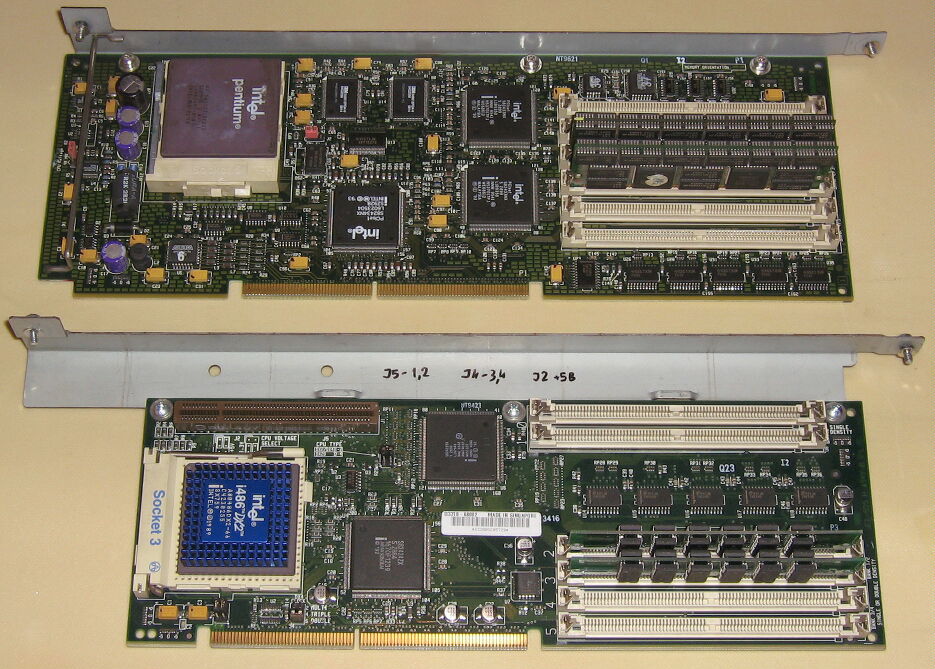

6. "Дочерние платы" 486 и Pentium Платы взаимозаменяемы. Подобно платам расширения, вставляются в специальный разъем на "материнской плате". Содержат процессоры, микросхемы "северного моста" чипсета и разъемы для оперативной памяти (72-контактных SIMM). В то время как на базовой ("материнской") плате" расположены компоненты, не зависящие от типа процессора. Благодаря такой конструкции модернизировать компьютер с 486 до Pentium можно за несколько минут, поменяв "дочернюю плату" и микросхему BIOS, не трогая "материнскую плату". |
|
|

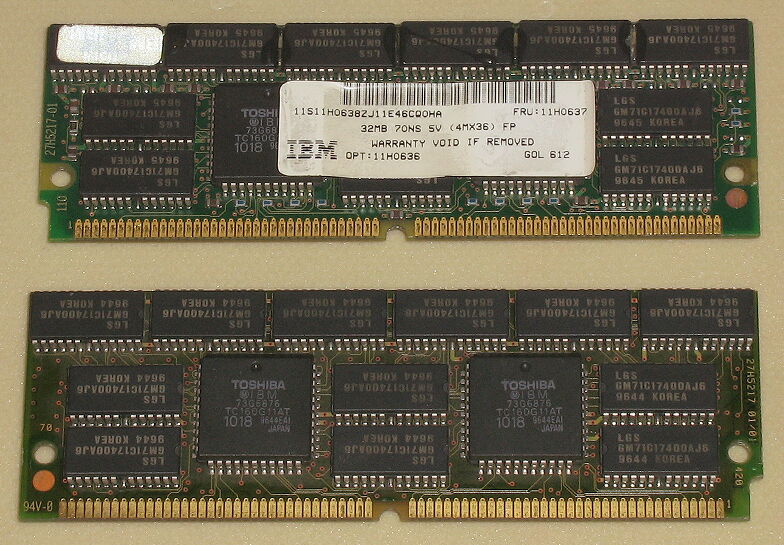

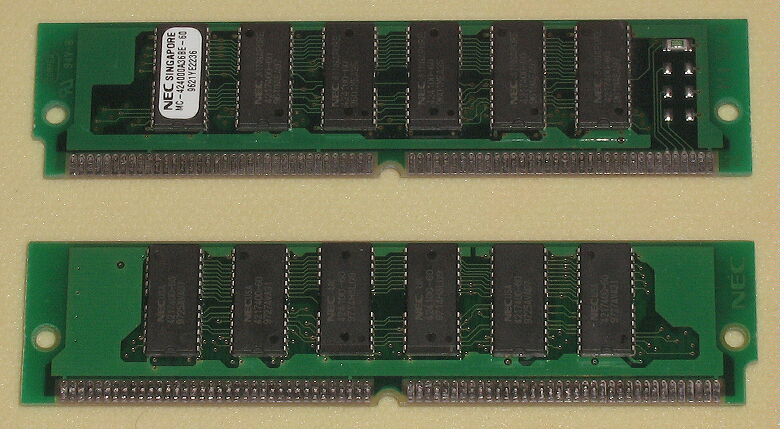

7. Серверная оперативная память Слева - модули емкостью 16 Мб, справа - емкостью 32 Мб. Netserver LC может работать лишь с особой памятью; если поставить обычную, он зависнет, не позволив даже войти в BIOS SETUP. |
|

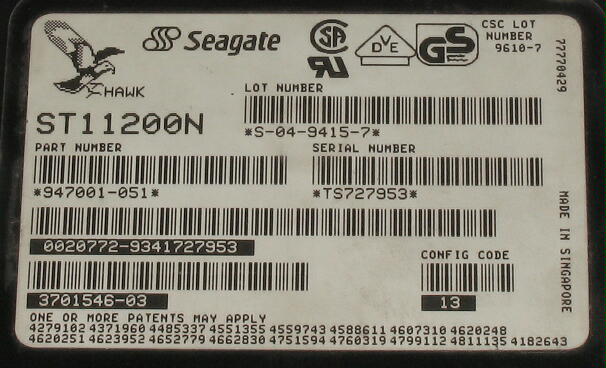

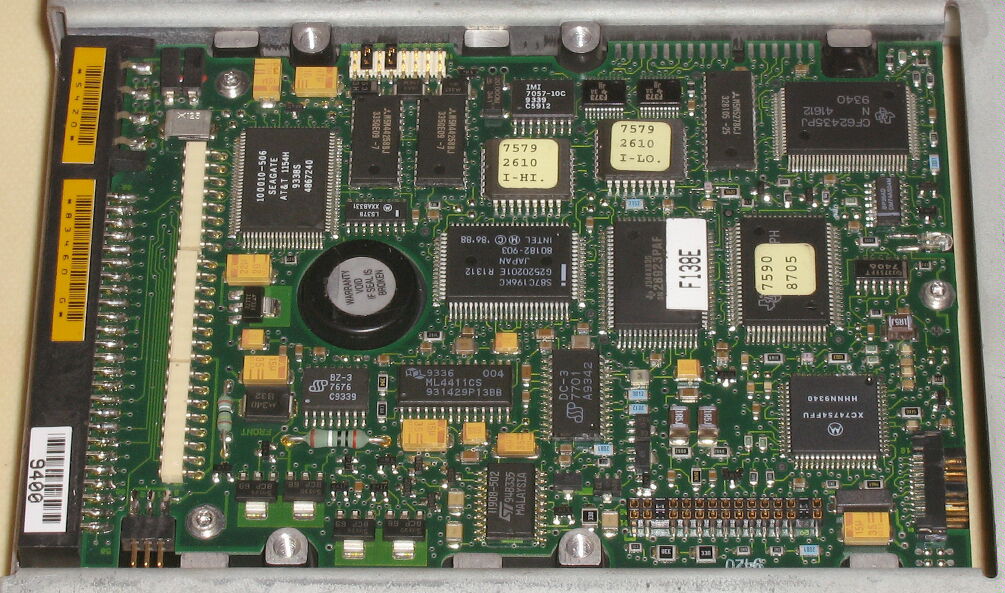

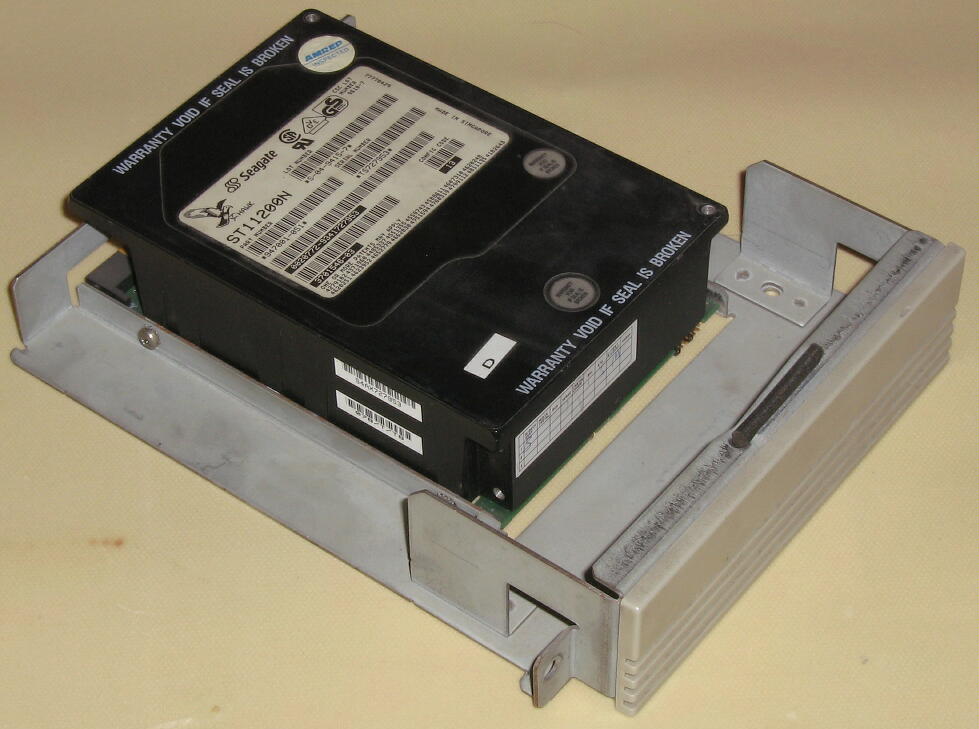

8. Жесткий диск SCSI Seagate ST11200N Полноразмерный жесткий диск, поставлявшийся вместе с компьютером Netserver LC. Длина и шириа у него он соответствуют формату 3.5", а высотой он - во весь отсек 5.25". Емкость 1050 Мб, частота вращения 5400 об/мин, скорость передачи данных 4 Мб/сек, время доступа 12 мс, размер буфера 256 Кб, срок гарантии - 5 лет. Установлен в специальных "салазках" для отсека 5.25". Ниже показана плата электроники (вид на жесткой диск снизу)
|
|

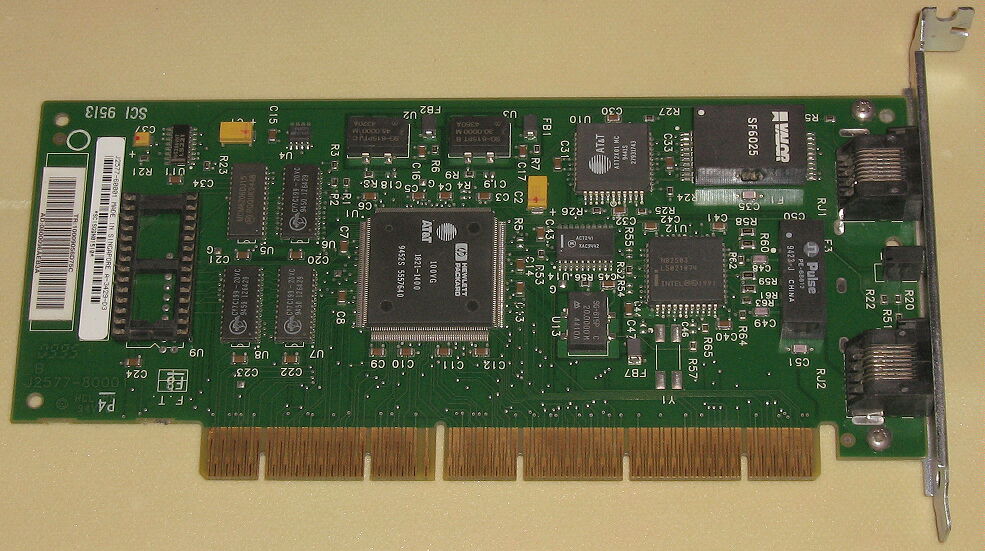

9. Сетевой адаптер HP J2577A 10/100VG Это весьма необычный сетевой адаптер, доставшийся мне вместе с компьютером Netserver 5/100 LC. Он поддерживает два типа локальной сети: 10-мегабитную Ethernet или 100-мегабитную VG AnyLAN (не получившую распространения, и ныне практически забытую), причем кабели от Ethernet и от VG AnyLAN вставляются в разные разъемы сетевой карты. Одновременно работать с сетями Ehternet и VG AnyLAN J2577A не может. Адаптер вставляется в разъем шины EISA. Для него у меня есть драйверы, если они вам нужны - пишите. |
