Фотография	Описание экспоната
	1. Пишущий SCSI CD-ROM PLEXWRITER PX-W4012TSE Plextor считается фирмой, производящей весьма "крутые" и потому редкие у нас приводы компакт-дисков. Поэтому, увидев в магазине здоровенную коробку с уцененным (по причине "залежалости на складе") Плекстором, я раскошелился. Было это лет 5 назад, и стоил он тогда около 1000 рублей. Судя же по наклейке, привод был изготовлен в январе 2004-го в Японии.

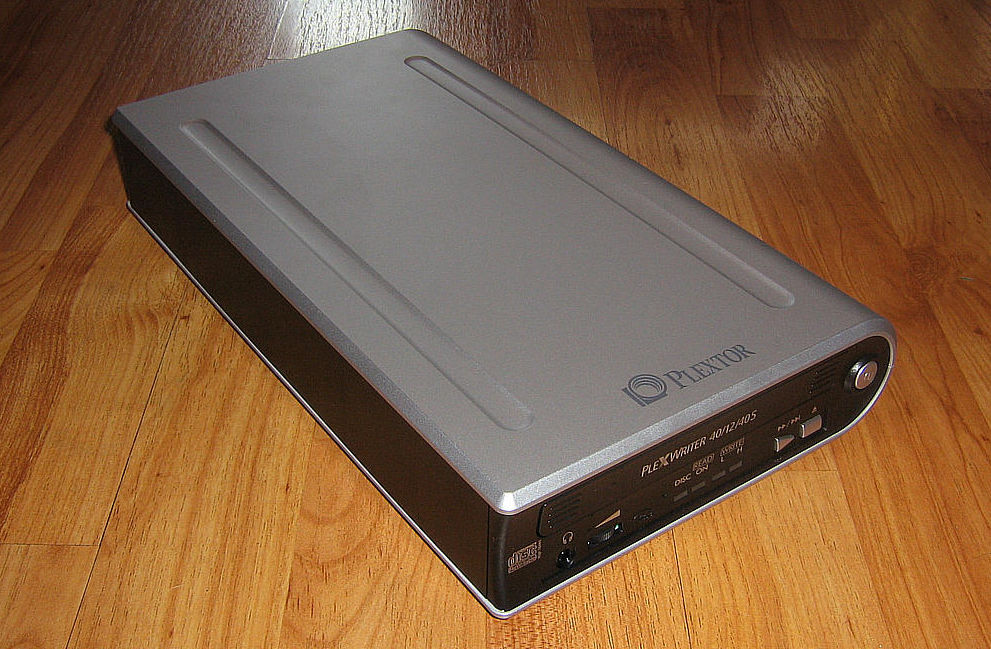

2. То же, вид спереди Привод является внешним, содержит встроенный источник питания на 220В. Выглядит необычно, как большой книжный том. Умеет читать и писать диски CD-R и CD-RW на скоростях до 40х (чтение, запись CD-R) и 12x (запись CD-RW).

3. Передняя панель привода Здесь нет ничего особенного, привод как привод. Гнездо для наушников, регулятор громкости, целых 4 индикаторных светодиода, кнопка воспроизведения аудиодиска (она же для перехода на следующую дорожку), кнопка извлечения лотка и наконец, сетевой выключатель.

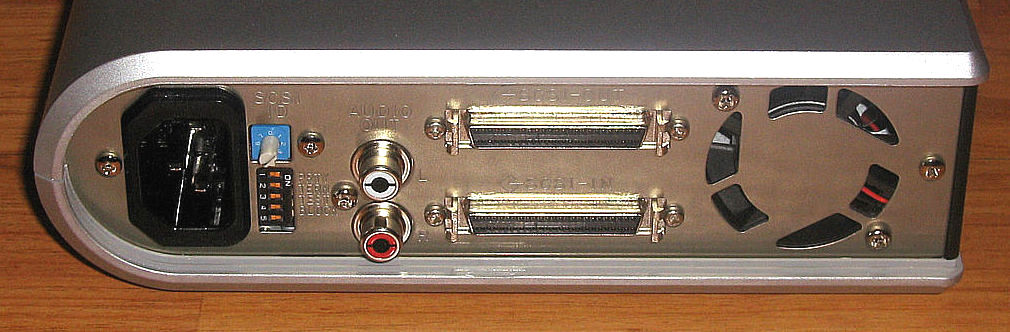

4. Задняя стенка привода Слева гнездо сетевого кабеля, затем - переключатель для выбора номера привода (SCSI ID) в списке SCSI-устройств - от 0 до 7 (номер 8 зарезервирован за SCSI-контроллером или хост-адаптером). Чуть ниже набор переключателей, обозначенных как: PRTY (Parity) - включать ли контроль четности для передаваемых данных. Это зависит от настроек SCSI-системы в целом. Обычно Parity включена. TERM (Terminator) - внутри привода есть отключаемый терминатор (набор оконечных нагрузок). Если привод является последним устройством на шине SCSI, терминатор надо включить. Либо прицепить внешний терминатор. TEST - тестовый режим. BLOCK - блоковый режим передачи данных. По умолчанию выключен. Дальше расположены два "узких" (Narrow) компактных 50-штырьковых внешних SCSI-разъема. Два - потому что привод может быть промежуточным в цепочке SCSI-устройств. В случае, когда кроме внешнего CD-привода к SCSI-контроллеру (внутри компьютера) больше ничего не подключается, используется только один разъем (любой). Еще на фото заметно отверстие для охлаждающего вентилятора

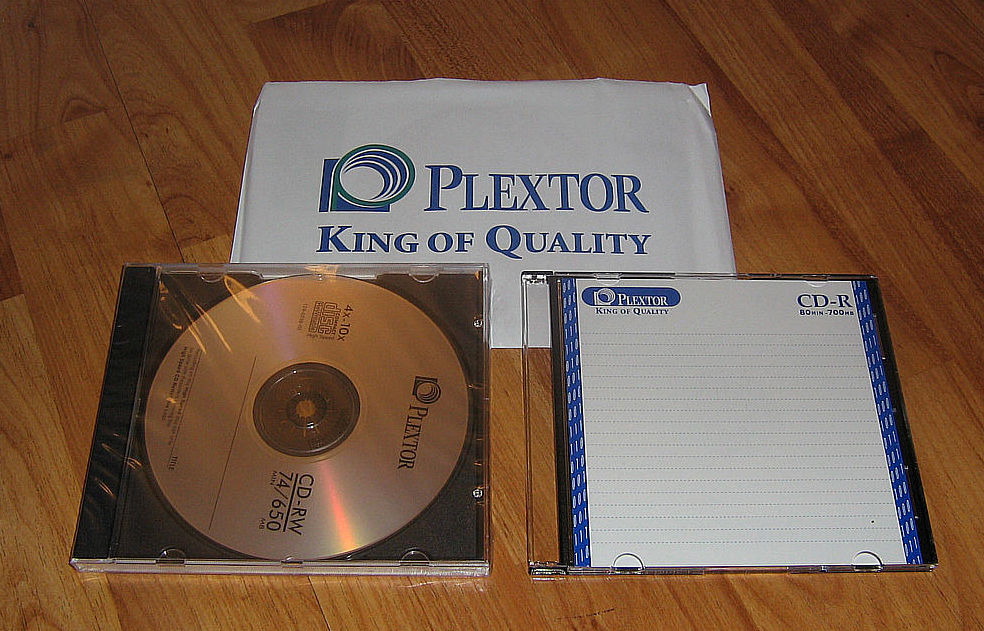

5. "Бонусы" часть 1 Кроме самого Плекстора и сетевого шнура питания в комплекте с приводом идет инструкция и несколько дисков (SCSI-кабеля к сожалению не обнаружилось). Так, на этом фото показаны "фирменные" чистые CD-R и CD-RW диски, чтобы счастливый пользователь мог сразу что-нибудь записать. Это напомнило мне времена детства, когда мне купили кассетный магнитофон Легенда-404, а к нему прилагались две аудиокассеты: чистая и с записью (песни Мита Лоафа)

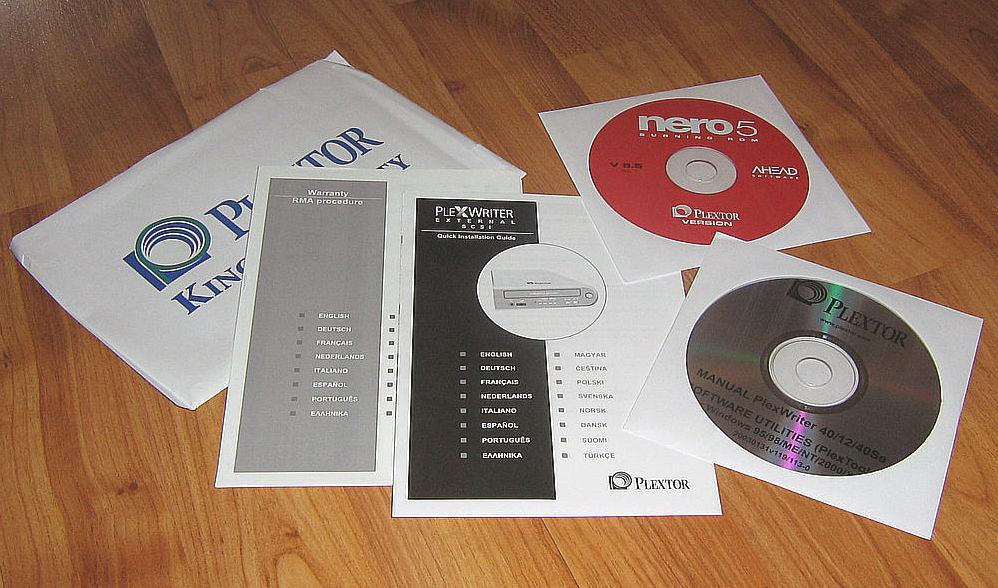

6. "Бонусы" часть 2 Бумажный "мануал", гарантийный талон, диск с "мануалом", "софтом" и драйверами, а также (приятный сюрприз) - диск с лицензионным Nero 5-й версии. 5-я версия мне понравилась, у нее довольно простой интерфейс, скромный внешний вид и не так много всяких малополезных "примочек", как в последующих версиях Остается добавить, что привод был подключен к компьютеру и испытан. Он уверенно читал и писал разные диски. Более подробной информации о работе привода, к сожалению, не сохранилось

Фотография

Описание экспоната

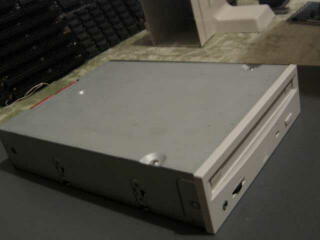

1. Пишущий SCSI CD-ROM SONY SDU-926S Старинный пишущий SCSI CD-ROM. Читает на скорости 6x, пишет на 2x (чтобы записать один диск, требуется около 45 минут!). Имеет архаичную, но тем не менее, весьма удобную и надежную конструкцию: компакт-диск загружается не с помощью лотка, а посредством специального контейнера (т.н. CADDY). Вы укладываете диск в контейнер, а затем вставляете контейнер в CD-ROM. Если иметь несколько контейнеров, можно держать в них самые нужные диски: не нужно вытаскивать их из коробки, класть на поднос, потом доставать и класть обратно в коробку...

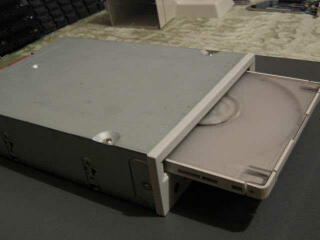

2. Тот же CD-ROM, с наполовину вставленным CADDY Вот так: контейнер с диском вставляется в щель, закрытую шторкой, как кассета в видеомагнитофон.

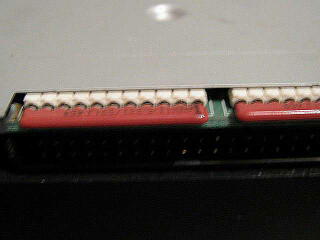

3. Вид сзади на терминатор Поскольку CD-ROM имеет интерфейс SCSI, на нем предусмотрены разъемы под оконечные сопротивления, на тот случай, если CD-ROM будет последним устройством на шлейфе. В противном случае сопротивления нужно вручную вытащить из панелек. Интерфейсный разъем - обычный "узкий" (Narrow) SCSI с 50-жильным шлейфом

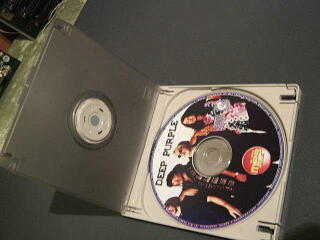

4. Контейнер CADDY крупным планом Послушаем хорошую музыку? :-) Наш медленный CD-ROM прекрасно подходит для этого: вращается очень тихо, и неплохо читает большинство дисков CD MP3 и CD-Audio. Аудиоканал весьма качественный: если к разъему на передней панели подключить наушники, вы услышите качественный звук с низким уровнем шумов. Итак, укладываете диск в контейнер и закрываете его полупрозрачной крышкой на защелках.

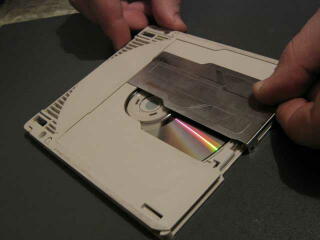

5. Контейнер CADDY, вид снизу Контейнер закрывается снизу сдвижной металлической шторкой, примерно как дискета 3.5". При установке контейнера в CD-ROM, шторка сдвигается для доступа к диску: диск зажимается в шпинделе, к его поверхности подходит линза... Если контейнер вытащить, шторка защищает диск от пыли и грязи.

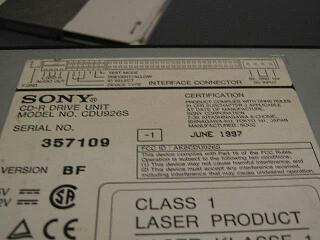

6. Наклейка крупным планом Комментарии излишни. Видно, что устройство изготовлено в июне 1997 года, а модель его - SONY SDU926S.
